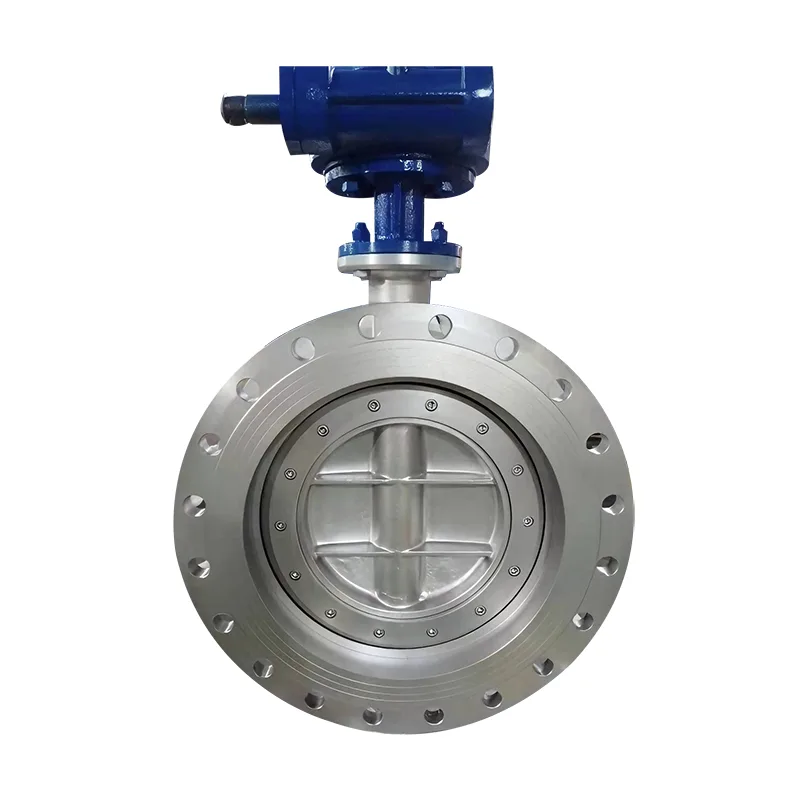

The Çift Eksantrik Kelebek Vanaolarak da bilinirçift ofset kelebek vana, zorlu uygulamalarda güvenilir kapatma, azaltılmış sürtünme ve uzun servis ömrü için tasarlanmış yüksek performanslı bir endüstriyel vanadır. Geleneksel eşmerkezli tasarımlarla karşılaştırıldığında, çift ofset yapısı koltuk aşınmasını ve tork gereksinimlerini en aza indirerek su arıtma, HVAC, enerji santralleri, petrol ve gaz ve kimya endüstrileri için idealdir.
Bu kapsamlı kılavuzda çift eksantrik kelebek vanaların nasıl çalıştığını, yapısal avantajlarını, teknik özelliklerini, performans karşılaştırma tablolarını, seçim kılavuzlarını, bakım uygulamalarını ve sık sorulan soruları inceleyeceğiz.
A Çift Eksantrik Kelebek Vanayapısal tasarımında iki ofset içeren çeyrek turlu bir dönme valfidir. Bu ofsetler, çalışma sırasında disk ile yuva arasındaki sürtünmeyi önemli ölçüde azaltarak sızdırmazlık güvenilirliğini artırır ve servis ömrünü uzatır.
Şaftın disk ve boru hattı içinde ortalandığı eşmerkezli kelebek vanaların aksine, çift eksantrik vana şaft konumunu iki şekilde değiştirir:
Bu yenilikçi tasarım, diskin yalnızca kapanmanın son aşamasında yuvaya temas etmesini sağlayarak aşınmayı en aza indirir ve çalışma torkunu azaltır.
Çift ofset mekanizması açma ve kapama sırasında kam benzeri bir hareket yaratır. Vana açılmaya başladığında:
Bu hareket çeşitli operasyonel faydalar sağlar:
Yüksek performanslı çift eksantrik kelebek vananın temel bileşenleri şunları içerir:
| Bileşen | Malzeme Seçenekleri | İşlev |
|---|---|---|
| Vana Gövdesi | Dökme Demir, Sfero Döküm, Karbon Çelik, Paslanmaz Çelik | Basınç kontrolü |
| Disk | Paslanmaz Çelik, Bronz | Akış kontrol elemanı |
| Koltuk | EPDM, NBR, PTFE, Metal | Sızdırmazlık arayüzü |
| Şaft | Paslanmaz çelik | Tork iletimi |
Tasarım, çift yönlü sızdırmazlığı destekler ve sistem gereksinimlerine bağlı olarak elektrikli, pnömatik veya manuel aktüatörlerle eşleştirilebilir.
| Özellik | Konsantrik Vana | Çift Eksantrik Valf |
|---|---|---|
| Koltuk Sürtünmesi | Yüksek | Düşük |
| Tork Gereksinimi | Daha yüksek | Daha düşük |
| Servis Ömrü | Ilıman | Daha uzun |
| Basınç Değeri | Orta | Daha yüksek |
Başlıca Faydaları:
Ayrıntılı teknik çizimler ve konfigürasyon seçenekleri için ürün sayfasına bakın:Çift Eksantrik Kelebek Vana Ürün Detayları.
Çift eksantrik kelebek vanalar aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
Minimum basınç kaybıyla büyük akış hacimlerini idare edebilme yetenekleri, onları büyük çaplı boru hatları için ideal kılar.
Çift eksantrik kelebek vana seçerken aşağıdakileri göz önünde bulundurun:
Deneyimli bir üreticiyle çalışmak, uygun boyutlandırma ve malzeme uyumluluğunu garanti eder.
Önleyici bakım, valf ömrünü önemli ölçüde uzatır ve optimum performans sağlar.
Gongchuanguluslararası kalite standartlarını karşılayan yüksek performanslı endüstriyel vana çözümleri sunmaya kendini adamıştır. Gelişmiş üretim ekipmanları, sıkı kalite kontrol süreçleri ve özelleştirilmiş mühendislik desteğiyle Gongchuang, küresel endüstriler için güvenilir çift eksantrik kelebek vanalar sunmaktadır.
Çift eksantrik valfler sürtünmeyi azaltmak için iki ofset kullanırken, üçlü eksantrik valfler yüksek sıcaklık uygulamalarında metalden metale sızdırmazlık sağlamak için üçüncü bir ofset açısı ekler.
Evet, eşmerkezli tasarımlarla karşılaştırıldığında daha yüksek basınç değerleri için tasarlanmışlardır.
Kesinlikle. Otomatik kontrol sistemleri için elektrikli ve pnömatik aktüatörlerle uyumludurlar.
Su arıtma, petrol ve gaz, enerji üretimi ve HVAC endüstrileri bunları yaygın olarak kullanır.
Çift Eksantrik Kelebek Vana, modern endüstriyel akış kontrol sistemleri için güvenilir, dayanıklı ve verimli bir çözüm olarak öne çıkıyor. Yenilikçi ofset tasarımı sürtünmeyi azaltır, sızdırmazlığı artırır ve operasyonel torku düşürür; bu da onu birçok sektörde tercih edilen bir seçim haline getirir.
Proje gereksinimlerinize uygun, yüksek kaliteli bir endüstriyel vana çözümü arıyorsanız Gongchuang size yardımcı olmaya hazırdır. Mühendislik ekibimiz profesyonel rehberlik, rekabetçi fiyatlandırma ve güvenilir teslimat sağlar.Bize UlaşınBugünVana projenizi görüşmek ve özelleştirilmiş bir teklif almak için.
