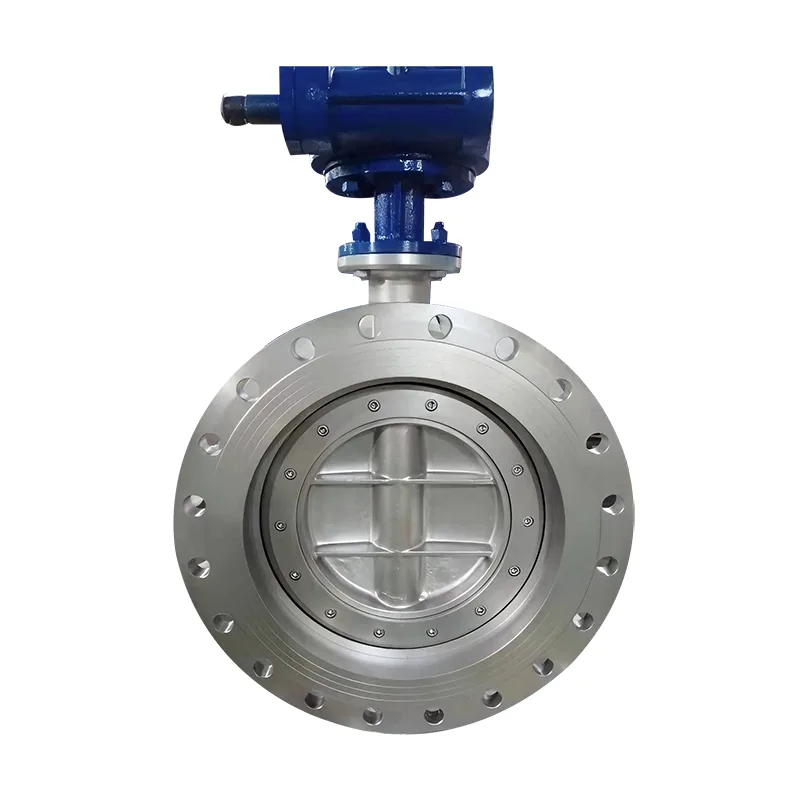

The Seyahatle Ofset Kelebek VanaYüksek basınç ve sıcaklık koşullarında sıfır sızıntı, çift yönlü sızdırmazlık ve olağanüstü performans sunmak üzere tasarlanmış kelebek vana mühendisliğinin zirvesini temsil eder. Bu kapsamlı kılavuz, tasarım ilkelerini, avantajlarını, malzemelerini, endüstriyel uygulamalarını, diğer vana türleriyle karşılaştırmasını, en iyi kurulum uygulamalarını ve SSS'leri incelemektedir. İster petrol ve gaz, petrokimya, LNG, enerji üretimi veya denizcilik endüstrilerinde kullanılsın, üçlü ofset kelebek vana eşsiz güvenilirlik ve dayanıklılık sağlar.
Üçlü Ofset Kelebek Vana (üçlü eksantrik kelebek vana olarak da bilinir), aşırı çalışma koşullarında bile sıkı kapatma için tasarlanmış yüksek performanslı bir endüstriyel vanadır. Eşmerkezli veya çift ofset valflerin aksine, çalışma sırasında sürtünmeyi ortadan kaldıran ve metalden metale sızdırmazlığı sağlayan üç farklı geometrik ofsete sahiptir.
Bu vanalar endüstrilerde yaygın olarak kullanılmaktadır.sıfır sızıntı performansı, yüksek sıcaklık dayanımı ve uzun servis ömrü.
| Telafi etmek | Tanım | Amaç |
|---|---|---|
| İlk Ofset | Şaft, valf yatağı merkez çizgisinin arkasına konumlandırılmıştır | Çalışma sırasında conta temasını azaltır |
| İkinci Ofset | Boru hattının merkez hattından mil ofseti | Düzgün açılma için kam benzeri harekete izin verir |
| Üçüncü Ofset | Konik sızdırmazlık geometrisi | Sıfır sızıntılı metalden metale sızdırmazlık sağlar |
Üçüncü dengeleme en kritik yeniliktir. Disk ile yatak arasındaki sürtünmeyi ortadan kaldıran tork oturmalı bir tasarım oluşturarak valf ömrünü önemli ölçüde uzatır.
Petrol ve gaz boru hatlarındaki yüksek basınçlı uygulamalar için, üçlü ofset kelebek vanalar genellikle hem maliyet hem de bakım verimliliği açısından geleneksel sürgülü ve küresel vanalardan daha iyi performans gösterir.
| Özellik | Çift Ofset | Üçlü Ofset |
|---|---|---|
| Sızdırmazlık Tipi | Yumuşak koltuk/esnek koltuk | Metalden metale koltuk |
| Sızıntı Sınıfı | Sınırlı | Sıfır sızıntı (ANSI Sınıf VI) |
| Sıcaklık Aralığı | Ilıman | Yüksek sıcaklık ve kriyojenik |
| Dayanıklılık | Orta | Yüksek |
Üçlü ofset tasarımı zorlu hizmet ortamları için idealdir ve bu da onu rafinerilerde ve LNG tesislerinde tercih edilen çözüm haline getirir.
Uygulama gereksinimlerine bağlı olarak malzemeler şunları içerebilir:
Koltuk malzemeleri genellikle aşınma direncini artırmak için sertleştirilmiş paslanmaz çelik veya stellit kaplama içerir.
Üçlü ofset kelebek vanalar yaygın olarak aşağıdaki alanlarda kullanılır:
Sızıntının kabul edilemez olduğu yüksek riskli endüstrilerde, aşağıdaki gibi birinci sınıf bir üreticinin seçilmesi:Gongchuanggüvenlik, uyumluluk ve uzun vadeli güvenilirlik sağlar.
Aşağıdaki faktörleri göz önünde bulundurun:
Gongchuang gibi deneyimli bir üreticiyle çalışmak, endüstriyel ihtiyaçlarınız için doğru vana spesifikasyonunun sağlanmasını sağlar.
Çünkü metalden metale bir yuva ve tork yuvalı tasarım kullandığından, ısıdan kaynaklanan hasarlara karşı hassas olan yumuşak sızdırmazlık malzemelerini ortadan kaldırır.
Evet, uygun şekilde tasarlanmış üçlü ofset kelebek vanalar ANSI Sınıf VI sızdırmazlık standartlarını karşılayabilir.
Evet, uygun malzeme seçimi ve genişletilmiş kaporta tasarımıyla.
Petrol ve gaz, petrokimya, LNG ve enerji üretimi endüstrileri en çok fayda sağlıyor.
Uygun bakım ile üçlü ofset kelebek vanalar zorlu hizmet ortamlarında onlarca yıl dayanabilir.
Üçlü Ofset Kelebek Vana, yüksek güvenilirlik, sıfır sızıntı ve uzun servis ömrü gerektiren endüstriler için nihai çözümdür. Gelişmiş geometrisi, metalden metale sızdırmazlığı ve uluslararası standartlara uygunluğu, onu geleneksel vana tasarımlarından üstün kılmaktadır.
Dayanıklı, yüksek performanslı bir endüstriyel vana arıyorsanız, Gongchuang en zorlu ortamlar için tasarlanmış birinci sınıf üçlü ofset kelebek vanalar sunar.
Bize Ulaşınözelleştirilmiş çözümler ve teknik destek hakkında daha fazla bilgi edinmek için bugün.
